Воздухоохладитель ВО-150-2090-01-Н-УХЛ4 (УЗМП.065178.179 ВО) предназначен для охлаждения воздуха, циркулирующего в замкнутых системах охлаждения электрических машин для работы в климатических условиях УХЛ категории 4 ГОСТ 15150. Воздухоохладитель данной серии широко используются на всех предприятиях, где работает крупное электрическое оборудование.

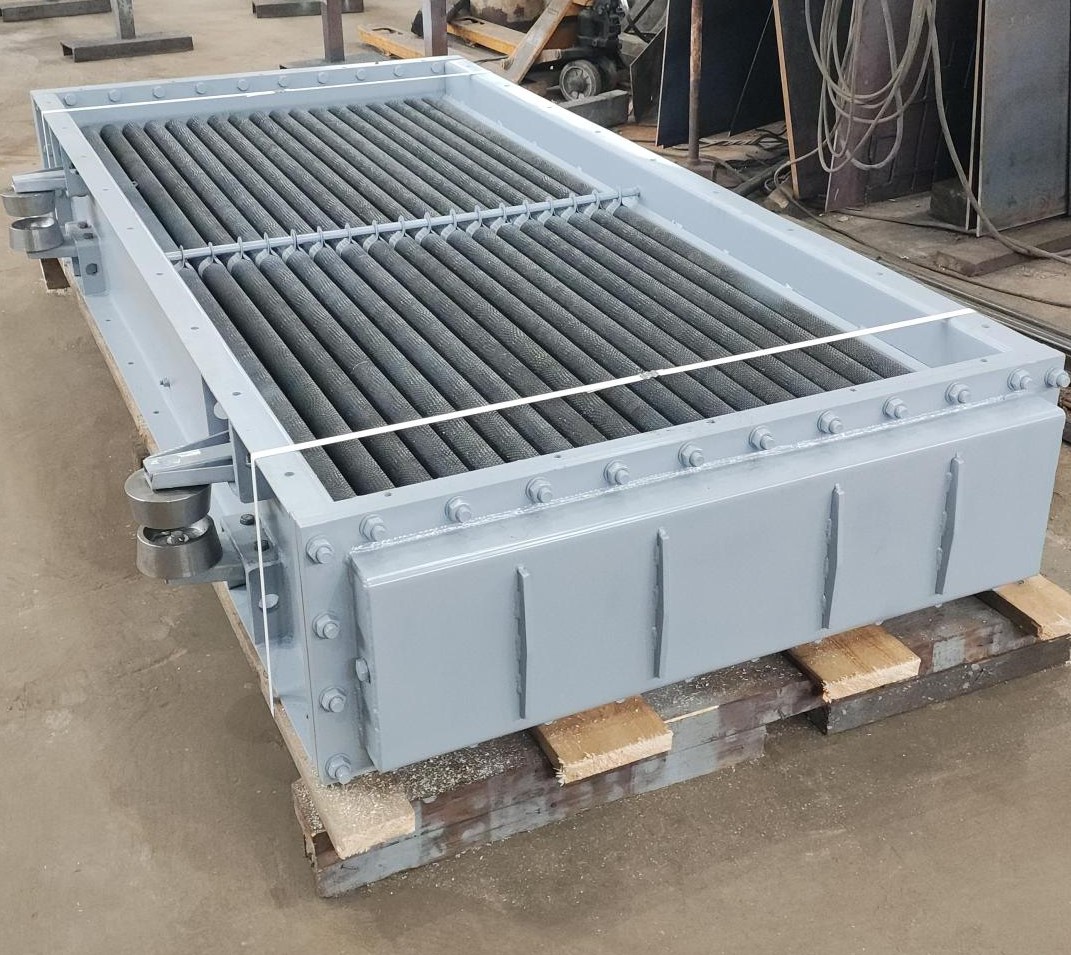

На данной фотографии вы видите воздухоохладитель ВО-150-2090-01-Н-УХЛ4 (УЗМП.065178.179 ВО) нашего производства.

Технические характеристики

Наименование	Значение
Тепловой поток, кВт	150
Расход воды, м3/ч	40
Расход воздуха, м3/с	7,0
Рабочее давление воды, МПа	0,4
Температура охлаждающей воды, С	30
Температура охлажденного воздуха, С	40
Аэродинамическое сопротивление, Па	196
Гидродинамическое сопротивление, МПа	0,080
Масса, кг	605

Так же делаем другие воздухоохладители ВО:

• ВО-80/1900-51 М2-УХЛ4;
• ВО-30/1100-19-Н-УХЛ4;
• ВО-65-Н-УХЛ4;
• ВО-158/1510-60Н-УХЛ4;
• ВО-267/2510-62-М-УХЛ4.

Принцип работы воздухоохладителя

Нагретый воздух, поступающий от работающей машины, соприкасается с оребренной поверхностью труб, по которым циркулирует холодная вода, и охлаждается, после чего вновь поступает к машине.

Конструкция воздухоохладителя

Воздухоохладитель состоит из пучка труб с развитым наружным оребрением, концы которых герметично заделаны в отверстиях трубных стенок, на которые через прокладки крепятся крышки, снабженные патрубками для подвода и отвода воды. В крышках, образующих с трубными стенками водяные полости, предусмотрены пробки для спуска воздуха и слива воды. Воздухоохладитель снабжен рамами, соединенными с трубными стенками, образующими воздушную полость. Воздухоохладитель имеет устройства для подъема и перемещения.

Купить воздухоохладитель

Купить Воздухоохладитель ВО-150-2090-01-Н-УХЛ4 в городе Челябинске можно, обратившись к нам на наш завод  ООО «ФОРК» в отдел продаж по телефону: +7 (351) 217-89-99 или отправьте запрос на электронную почту  vero-nika1993@mail.ru.



Наш завод предлагает дополнительно теплообменники
